淺談懸索橋錨碇施工技術

  • 發布時間:
  • 2024-08-27

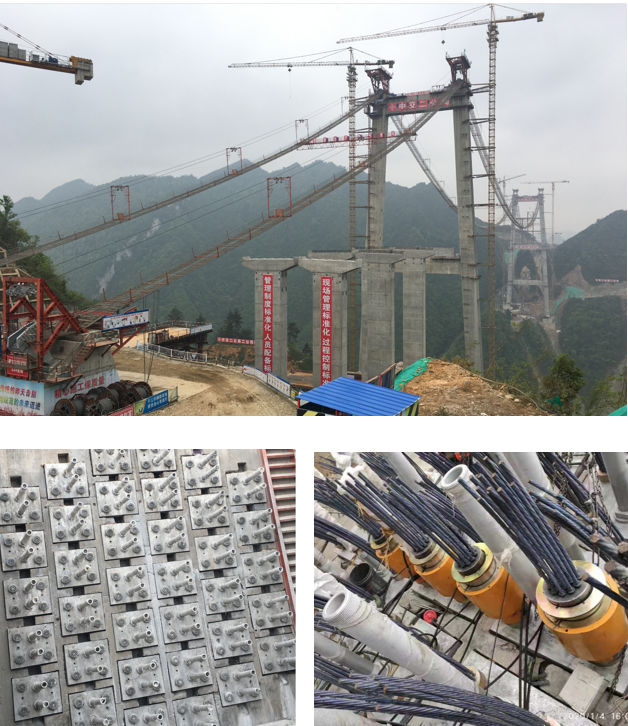

錨碇是懸索橋的主要承重構件,主要抵抗來自主纜的拉力,并傳遞給地基基礎,按受 力形式的不同可分為重力式錨碇、隧道式錨碇和巖錨等。


重力式錨碇依靠自身巨大的重力抵抗主纜拉力,重力式錨碇由基礎、錨體及錨固系統 三部分組成,錨碇基礎形式通常有明挖基礎、沉井基礎、地下連續墻基礎、箱形基礎、矩 形排樁基礎等。錨體的結構一般由錨塊、散索鞍支墩、后錨室、前錨室側墻和頂板、后澆 段等組成。

錨碇基礎基坑開挖、支護、大體積混凝土澆筑和加固施工等可參照本書相關章節。

隧道式錨碇的錨體嵌入地基基巖內,借助基巖抵抗主纜拉力,隧道式錨碇主要構造有 錨塞體、散索鞍支墩、隧洞支護構造、前錨室、后錨室等。按傳力機理,可分為普通隧道 錨和復合式隧道錨。隧道式錨碇只適合在基巖堅實完整的地區,其他情況大多采用重力式 錨碇或自錨式懸索橋。

巖錨是通過錨固鋼絞線或錨桿直接錨固于巖體,將荷載傳遞至基巖,巖錨與隧道錨的主要區別在于:隧道錨是將主纜索股通過錨固系統集中在一個隧洞內錨固,隧洞內澆筑混 凝土形成錨塞體;而巖錨則將錨固系統的預應力筋分散設置在單個巖孔中錨固,不需要澆 筑混凝土錨塞體,高質量的巖體替代了錨塞體,從而大量節省混凝土錨體材料。

(一) 主纜錨固體系

錨固系統是主纜索股與錨碇的連接構造,也是主纜的傳力系統,主纜索股錨固系統按使用材料、結構構造和傳力機理,可分為型鋼錨固系統和預應力錨固系統兩種類型。

1. 型鋼錨固系統

型鋼錨固系統一般由錨桿、錨梁及支撐架三部分組成,前部有設錨梁和不設錨梁兩種 形式,根據錨塊前部有無錨梁,可分為前錨梁式型鋼錨固系統和拉桿式型鋼錨固系統。

施工程序如下:錨桿、錨梁制作→現場拼裝錨支架(部分)→安裝后錨梁→安裝錨桿于錨支架→安裝前錨梁-精確定位→澆筑錨體混凝土


2. 預應力錨固系統

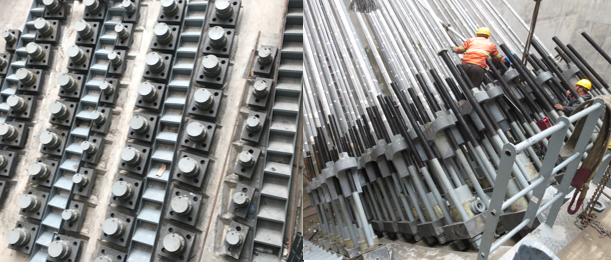

預應力錨固系統一般由預應力束、錨具、預埋管道和防護帽組成;錨具由錨頭、夾 片、錨下墊板、螺旋筋及密封圈等組成。預應力錨固系統根據材料不同,分為預應力鋼絞 線錨固系統和預應力粗鋼筋錨固系統。預應力鋼絞線系統包括有黏結不可更換式錨固系統和無黏結可更換式錨固系統,其中不可更換式一般采取預應力束張拉壓漿方式,可更換式 一般采取張拉預應力束注油方式。

預應力錨固系統施工程序如下:基礎施工→安裝預應力管道→澆筑錨體混凝土→穿預應力筋→安裝錨固連接器→預應力筋張拉→預應力管道壓漿→安裝與張拉索股

(二)錨碇施工

1. 重力式錨碇基坑開挖應沿等高線自上而下分層進行,在坑外和坑底應分別設置截 水溝和排水溝,并應防止地面水流入坑內而引起塌方或破壞基底土層。采用機械開挖時, 應在基底高程以上預留150- 300mm土層采用人工清理,且不得破壞基底巖土的原狀結 構;釆用爆破方法施工時,宜使用預裂光面爆破等小型爆破法,避免對邊坡造成破壞。

2. 地下連續墻基礎基坑開挖前對地下連續墻基底的基巖裂隙宜進行壓漿封閉,并應減少地下水向基坑滲透。采用“逆作法”進行基坑開挖時必須進行施工監測,監測內容宜 包括環境監測、水工監測、地下連續墻體監測、土工監測及內襯監測等。

3. 隧道錨洞室的開挖在條件許可的情況下,宜在附近選取一地質相似的地方進行爆破監控試驗,對爆破施工方案的各種參數進行試驗和修正,據此確定爆破方案。開挖施工 時應嚴格控制爆破,減少對圍巖的擾動。對于向下傾斜的隧道錨,如地下水較豐富應采取必要的措施將水引出洞外,在襯砌混凝土的施工縫處應沿隧洞軸線方向預埋止水板。

4. 巖錨施工時的鉆孔宜采用破碎法施工,在成孔過程中應對鉆孔深度和孔空間軸線位置進行檢査和記錄;達到設計深度后,應采用潔凈高壓水沖洗孔道并采取有效方法將鉆 渣掏出。錨索下料時宜采用砂輪機切割,穿束時應設置定位環,保證錨索在孔中位于對中 位置,同時應避免錨索扭轉。錨索安裝完成后應及時對孔道進行壓漿。

5. 型鋼錨固體系施工時,錨桿、錯梁在制造時應進行拋丸除銹、表面防腐涂裝和無損檢測等工作;出廠前應對構件連接進行試拼裝,試拼裝應包括錨桿拼裝、錨桿與錨梁連 接、錨支架及其連接系平面試裝。

6. 預應力錨固系統的施工時,錨具應安裝防護套,并應注入保護性油脂;對加工件 應進行超聲波和磁粉探傷檢查。

7. 隧道式錨碇的混凝土施工時,錨體混凝土應與巖體結合良好,且宜釆用自密實型微膨脹混凝土,保證混凝土與拱頂基巖緊密黏結;澆筑混凝土時洞內應具備排水和通風條件。
